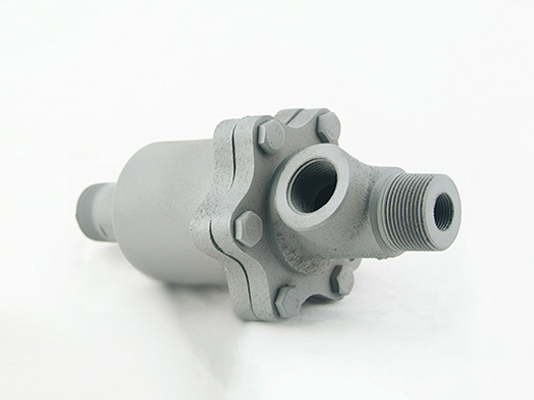

Q型旋轉接頭

結構特點：外管體直接接到輥?zhàn)踊蚝嫱采希瑸橹饕男D(zhuǎn)部件經過精加工的外管體球面。底蓋和浸漬石墨球面密封環共同組成密封可靠的動密封摩擦副，球面密封環在殼體內的環形空間中滑動，加之無油軸承與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高，球面密封環磨損后，借助彈簧的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體上的刻度線觀察到密封件的磨損程度，當蒸汽、水或其他介子流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕摩擦和磨損延長使用壽命。另外，殼體上采用雙支耳支撐，使大規模旋轉接頭支撐更穩定。密封更穩定。

使用參數：介質：熱油

溫度：≤450℃

轉速：≤200rpm

壓力：≤1.8Mpa

Q型旋轉接頭：

QS-X(20-50)型旋轉接頭

產品特點

本類型旋轉接頭為高溫高壓條件下，選用兩個軸承，最大限度增加支撐間距及支撐面積。從而達到

更加穩定的密封性能。

QS-X(20-50)型旋轉接頭適用范圍：

最高轉速：100RPM

最高溫度：220℃

最高壓力：1.8MPa

Q型蒸汽旋轉接頭技術參數：

適用轉速：≤100RPM；

適用溫度：340℃；

適用壓力：1.8MPa；

適用介質：飽和蒸汽、過熱蒸汽、過熱水；

產品材質：球墨鑄鐵；

使用環境：熟料壓延機、密煉機、液壓設備、涂層機械等使用蒸汽或熱水的設備。

選型指南：

介質--蒸汽：轉速100轉/分以下的應選用Q型。（壓力〈2.0MPa）

介質--蒸汽：轉速100-500轉/分的應選用D型。（壓力〈2.0MPa）

介質--水、空氣：轉速1000轉/分以下應選用H型。（壓力〈1.2MPa）

介質--導熱油：轉速100轉/分以下應選用Q型。（壓力〈2.5MPa 溫度〈400°C）
