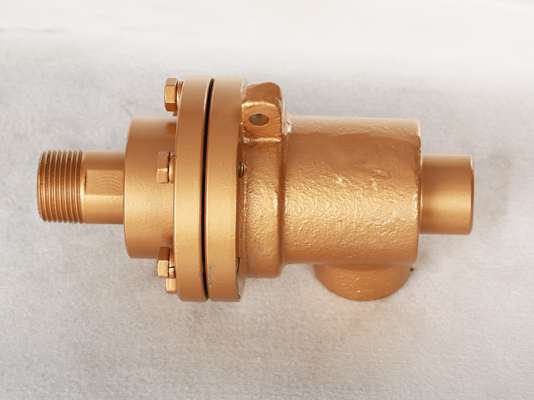

QD型旋轉接頭
產品分類：Q型旋轉接頭
Q系列旋轉接頭采用性能可靠的球面磨擦密封結構，能自動調心，自動補償，可適于旋轉精度較低、同心度不高的設備中；內部?jī)H有四個零部件，這種簡單而有效的結構使其維護更方便，可靠的材料保證及經過精研的球面與底平面，能提供足夠的壽命。···
訂購熱線：18663219993
立即咨詢QD型旋轉接頭（20-50）參數：
適用轉速：≤100RPM
適用溫度：≤220℃
適用壓力：≤1.8MPa
適用介質：飽和蒸汽、過熱蒸汽、過熱水
產品特點：
Q型旋轉接頭 QD（20-50）的動密封的組件都是經過精密機械加工過包括：密封環、外管球面、底蓋等。動密封在工作時密封環是不與外殼體接觸的，而是浮動在底蓋和外殼體組成的空間之中的。本產品具有結構簡單、維護方便、可靠性高、耐高溫等特點。
QD型旋轉接頭 單向流通式——螺紋連接
規格 | 型號 | A | C | E | F1 | H | I1 | I2 | J | L | L4 | L5 | L7 | M1 | M2 | N |
20 | QD20 | R3/4 | Rc3/4 | 96 | 48 | 48 | 12 | 12 | 25 | 141 | 144 | 40 | 20 | 89 | - | 18 |
25 | QD25 | R1 | Rc1 | 75 | 50 | 55 | 12 | 12 | 26 | 180 | 169 | 47 | 22 | - | 95 | 25 |
32 | QD32 | R1-1/4 | Rc1-1/4 | 120 | 63 | 70 | 14 | 14 | 26 | 259 | 194 | 58 | 25 | - | 94 | 30 |
40 | QD40 | R1-1/2 | Rc1-1/2 | 130 | 70 | 78 | 16 | 16 | 32 | 285 | 220 | 69 | 30 | - | 125 | 38 |
50 | QD50 | R2 | Rc2 | 160 | 80 | 80 | 18 | 18 | 35 | 338 | 239 | 65 | 32 | 133 | - | 48 |
QD（65-100）蒸汽旋轉接頭參數：
適用轉速：≤100RPM
適用溫度：≤220℃
適用壓力：≤1.8MPa
適用介質：飽和蒸汽、過熱蒸汽、過熱水產品特點 :
適用轉速：≤100RPM 適用溫度：≤220℃ 適用壓力：≤1.8MPa 適用介質：飽和蒸汽、過熱蒸汽、過熱水
單向流通式——螺紋連接
規格 | 型號 | A | C | E | F1 | H1 | H2 | I | L | L4 | L5 | L7 | N |
65 | QD-65 | R2-1/2 | Rc2-1/2 | 190 | 85 | 220 | 270 | 20 | 318 | 195 | 80 | 40 | 64 |
80 | QD-80 | R3 | Rc3 | 230 | 110 | 300 | 355 | 26 | 367 | 220 | 85 | 45 | 75 |
100 | QD-100 | R4 | Rc4 | 261 | 120 | 300 | 354 | 26 | 367 | 265 | 87 | 45 | 97
|
-
