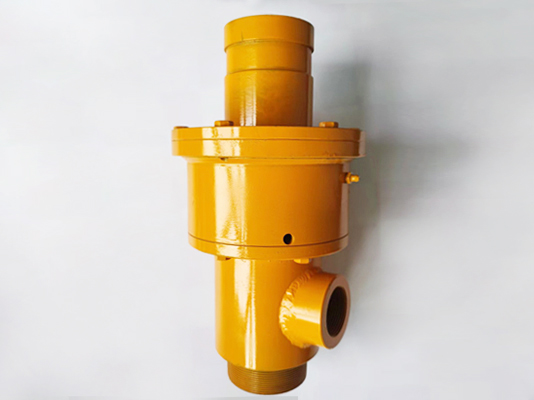

QS-G型旋轉接頭（20-50）注解：
適用轉速：≤100RPM
適用溫度：220℃
適用壓力：1.8MPa
適用介質：飽和蒸汽、過熱蒸汽、過熱水
產品材質：球墨鑄鐵
使用環境： 熟料壓延機、密煉機、液壓設備、涂層機械等使用蒸汽或熱水的設備

結構特點：
Q型旋轉接頭QS-G（20-50）一般作為設備的主要旋轉部件，直接接到烘筒上或者輥子上。本產品使用精密加工的外管體球面、底蓋和密封環共同組成動密封摩擦副，可靠性高。球面密封環可以在外管面與底蓋組成的空間中滑動。本產品內部可以自由支撐，無油軸承和殼體之間緊密結合，安裝時沒有太高的精度要求。旋轉接頭長時間工作后，球面密封環會磨損，此時可以通過彈簧的壓力得到補償，補償后殼體會向后移動，外管體上的刻度線可以方便的觀察到球面密封環的磨損程度。旋轉接頭工作時介質在球面密封環和無油軸承上覆蓋一層液態膜，既可以增加密封性能，又可以提高潤滑，增加產品的使用壽命。

QS-G型旋轉接頭  　雙向流通內管固定式——螺紋連接

QS-G型旋轉接頭（65-100）注解：
適用轉速：≤100RPM
適用溫度：≤220℃
適用壓力：≤1.8MPa
適用介質：飽和蒸汽、過熱蒸汽、過熱水

結構特點：
Q型旋轉接頭QS-G（65-100）內部可以自由支撐，無油軸承和殼體之間緊密結合，安裝時沒有太高的精度要求。旋轉接頭長時間工作后，球面密封環會磨損，此時可以通過彈簧的壓力得到補償，補償后殼體會向后移動，外管體上的刻度線可以方便的觀察到球面密封環的磨損程度。本產品使用精密加工的外管體球面、底蓋和密封環共同組成動密封摩擦副，可靠性高。球面密封環可以在外管面與底蓋組成的空間中滑動。旋轉接頭工作時介質在球面密封環和無油軸承上覆蓋一層液態膜，既可以增加密封性能，又可以提高潤滑，增加產品的使用壽命。一般作為設備的主要旋轉部件，直接接到烘筒上或者輥子上。

QS-G型旋轉接頭   雙向流通內管固定式——螺紋連接:
