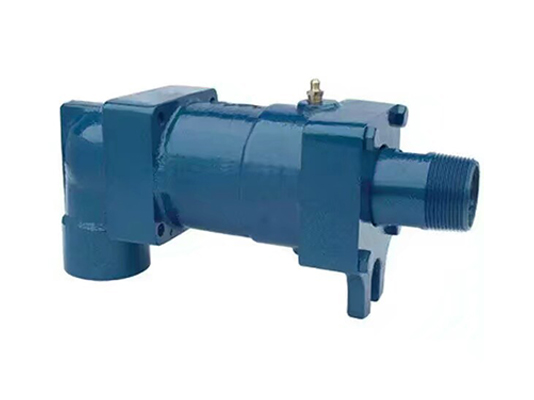

Dd型旋轉接頭
產品分類：D型旋轉接頭
D型旋轉接頭 Dd為了能夠減少摩擦，延長該接頭的使用時間，該密封裝置選用的是外裝式構造，端面比壓值呈下降趨勢，可以隨便調換該接頭的密封程度以及補償器的調整。Dd型旋轉接頭的優勢在于它選用了浮動式的密封器和波紋形狀的補償器。
訂購熱線：18663219993
立即咨詢Dd型旋轉接頭使用說明：
最高轉速：≤500RPM
最高溫度：≤220℃
最高壓力：≤1.8MPa
適用介質：飽和蒸汽、過熱蒸汽、過熱水
結構特點：
D型旋轉接頭 Dd為了能夠減少摩擦，延長該接頭的使用時間，該密封裝置選用的是外裝式構造，端面比壓值呈下降趨勢，可以隨便調換該接頭的密封程度以及補償器的調整。Dd型旋轉接頭的優勢在于它選用了浮動式的密封器和波紋形狀的補償器。
Dd型旋轉接頭 單向流通式——螺紋連接：
規格 | 型號 | A | C | E | F1 | G | H | I | J | L | L4 | L5 | L7 | N |
10 | Dd-10 | R3/8 | Rc3/8 | 79 | 40 | 8 | 55 | 14 | 34 | 164 | 149 | 36 | 16 | 10 |
15 | Dd-15 | R1/2 | Rc1/2 | 79 | 40 | 8 | 55 | 14 | 34 | 175 | 158 | 42 | 20 | 14 |
20 | Dd-20 | R3/4 | Rc3/4 | 89 | 45 | 10 | 65 | 18 | 38 | 197 | 177 | 45 | 22 | 18 |
25 | Dd-25 | R1 | Rc1 | 110 | 55 | 10 | 70 | 14 | 40 | 256 | 231 | 63 | 25 | 25 |
32 | Dd-32 | R1-1/4 | Rc1-1/4 | 119 | 78 | 11 | 82 | 18 | 48 | 264 | 234 | 57.5 | 28 | 32 |
40 | Dd-40 | R1-1/2 | Rc1-1/2 | 125 | 83 | 10 | 92 | 20 | 50 | 288 | 256 | 60 | 30 | 38 |
50 | Dd-50 | R2 | Rc2 | 167 | 88 | 10 | 95 | 18 | 42 | 308 | 270 | 66 | 32 | 48 |
65 | Dd-65 | R2-1/2 | Rc2-1/2 | 186 | 110 | 14 | 120 | 20 | 50 | 359 | 314 | 72 | 42 | 64 |
80 | Dd-80 | R3 | Rc3 | 207 | 115 | 16 | 130 | 24 | 54 | 404 | 348 | 94 | 45 | 75 |
100 | Dd-100 | R4 | Rc4 | 277 | 120 | 20 | 160 | 28 | 80 | 705 | 623 | 118 | 50 | 98 |
